مادربرد ایسوس با چیپ ست (B550 ) به نام (ASUS TUF Gaming B550-Plus )ارائه کرده است.مدار تغذیه با استفاده از چینش ماژول ولتاژ رگولاتورهای (DrMOS 8+2 )فاز و هیت سینک های بزرگ عملکردی خنک و دقیق را در زمان فشار کامل به (Ryzen )از خود نشان می دهد. اسلات اصلی PCIe 4.0 x16 مجهز به راهکار SafeSlot است تا با نصب کارت گرافیک های سنگین وزن مشکلی در دراز مدت برای سیستم رخ ندهد. دو اسلات M.2، شبکه 2.5 Gbps و BIOS FlashBack از امکانات اضافه این مادربرد هستند. ایسوس برای صدای مادربردهای( TUF GAMING )از Realtek S1200A در کنار پشتیبانی از DTS برای صدایی فراگیر و سه بعدی استفاده کرده است. از این مادربرد میتوانید برای استفادههای متفاوتی استفاده برد.
https://notronik.com/
-
نوع سوکت پردازنده
AMD AM۴
-
تعداد سوکت پردازنده
یک عدد
-
تعداد اسلات حافظه
چهار عدد
-
حداکثر حافظه پشتیبانی
128 گیگابایت
-
توضیحات حافظه
4 x DIMM, Max. 128GB, DDR4 4866(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4333(O.C.)/4266(O.C.)/4200(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3200/3000/2933/2800/2666/2400/2133 MHz Un-buffered Memory *
Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
-
اسلات PCI Express x16
دو عدد
-
پشتیبانی از Crossfire
دو مسیره
-
اسلات PCI Express x1
سه عدد
-
اسلات PCI Express x4
close
-
کانکتور Mini PCI Express
close
-
کانکتور SATA Express
close
-
کانکتور Thunderbolt
check
-
سایر توضیحات مربوط به اسلاتها
در استفاده از AMD Ryzen 5000 Series/ 3000 Series Desktop Processors
۱ مسیر PCIe 4.0 x16 (x16 mode)
در استفاده از AMD Ryzen 4000 G-Series Processors
۱ مسیر PCIe 3.0 x16 (x16 mode)
در استفاده از AMD B550 Chipset
۱ مسیر PCIe 3.0 x16 (x4 mode)
۳ مسیر PCIe 3.0 x1
SafeSlot
SafeSlote Core
TUF Guard
-
توضیحات تکمیلی هدرها
1x CPU Fan connector(s)
1x CPU OPT Fan connector(s)
3x Chassis Fan connector(s)
1x AIO_PUMP connector

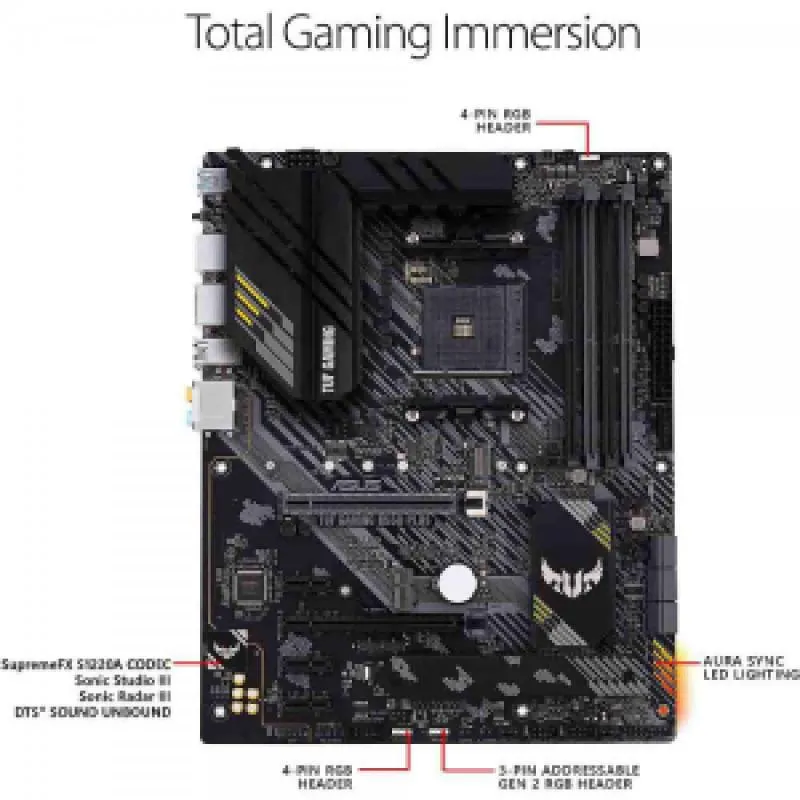

2x Aura RGB Strip Headers
1x Addressable Gen 2 header(s)
1x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
2x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)

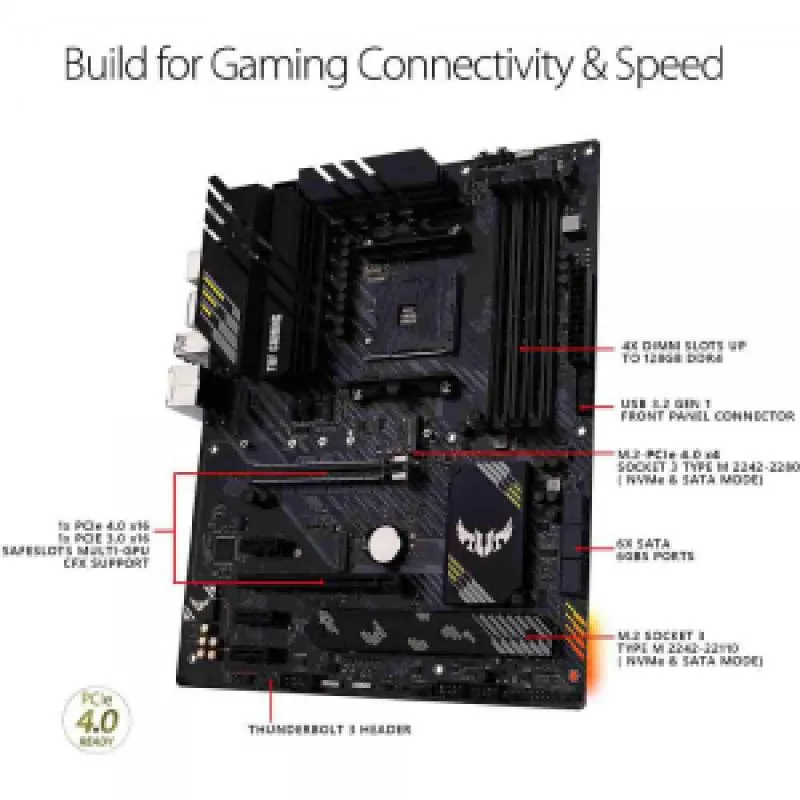

1x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode)
1x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
1x M.2 with E key for Wi-Fi module
1x SPI TPM header
1 x Front panel audio connector(s) (AAFP)
1x Thermal sensor connector(s)
1x Clear CMOS jumper(s)
1x System panel connector
1x COM port header
-
پورت LPT (Parallel)
close
-
کارت صدا
Realtek ALC S1200A
-
توضیحات کارت صدا
Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking, up to 24-Bit/192kHz playback
Audio Feature :
- Exclusive DTS Custom for GAMING Headsets.
- Optical S/PDIF out port(s) at back panel
- Audio cover
- Audio Shielding
- Dedicated audio PCB layers
- Premium Japanese audio capacitors
- Unique de-pop circuit
-
توضیح تکمیلی پورتهای USB
Rear USB Port ( Total 8 )
2x USB 3.2 Gen 2 port(s)(1 x Type-A +1 x USB Type-C®)
4x USB 3.2 Gen 1 port(s)( x Type-A)
2x USB 2.0 port(s)( x Type-A)
Front USB Port ( Total 6 )
2x USB 3.2 Gen 1 port(s)(2 x Type-A)
4x USB 2.0 port(s)(4 x Type-A)
-
کلید پاور روی مادربرد
close
-
کلید ریست روی مادربرد
close
-
سون سگمنت Debugging
close
-
ویژگیهای خاص

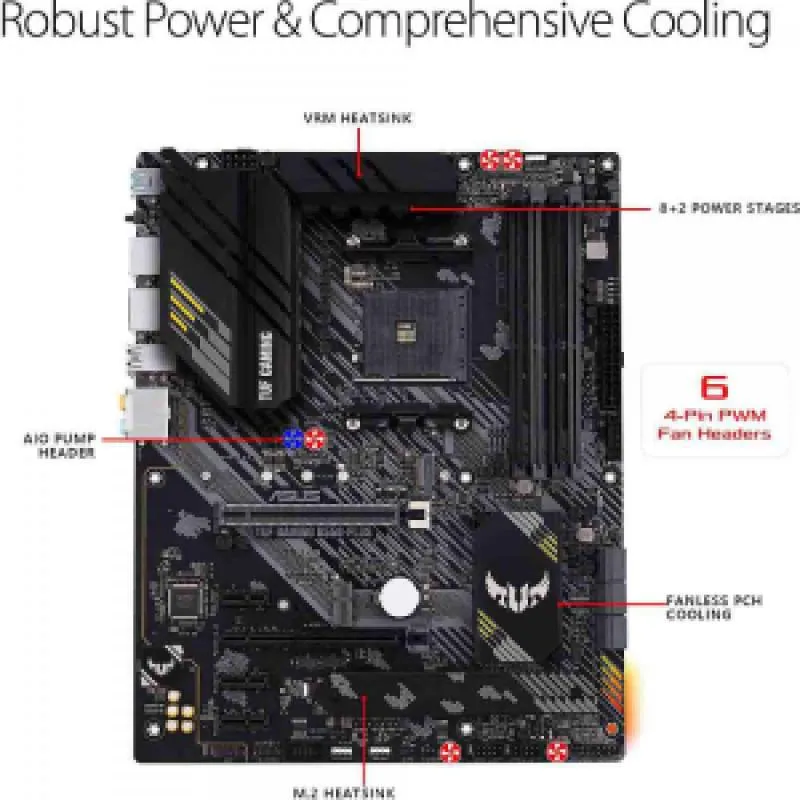

ASUS DIGI+ VRM (Digital power design with Dr. MOS)
- ASUS Enhanced DRAM Overcurrent Protection
- ASUS ESD Guards
- TUF LANGuard
- ASUS Overvoltage Protection
- ASUS SafeSlot
- ASUS Stainless-Steel Back I/O
ASUS Q-Design
- ASUS Q-DIMM
- ASUS Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- ASUS Q-Slot
ASUS Thermal Solution
- Aluminum M.2 heatsink
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- Procool
AURA Sync
- Standard RGB headers
- Addressable Gen 2 RGB header
-
توضیح تکمیلی ذخیرهسازیStorage
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support(SATA & PCIe 4.0 x4 mode)
AMD Ryzen™ 5000 G-Series/ 4000 G-Series Desktop Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD B550 Chipset :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support*2
6 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
